عندما تبدأ في بناء منزلك أو مشروعك التجاري، فإن أول ما يخطر ببالك هو التصميم والجماليات، لكن هل تعلم أن أساس متانة هذا البناء وسلامته لعقود قادمة يعتمد بشكل جوهري على عنصر مخفي لا تراه العين؟

نعم، إنه حديد التسليح، العمود الفقري لأي هيكل خرساني.

في المملكة العربية السعودية، حيث تكون الحرارة والرطوبة والأملاح عوامل تحدي يومي، يتحول ضمان جودة هذا الحديد من رفاهية إلى ضرورة قصوى.

هنا يأتي دور دار المصطفى للمقاولات.

فنحن نتبنى نظام علمي صارم في اختيار وفحص كل مادة تدخل في مشاريعنا.

ومن خلال هذه المقالة الشاملة، سنأخذك في شرح تفصيلي لأهم اختبارات حديد التسليح وحدود قبول العينات وفق أعلى المعايير، لنظهر لك كيف نضمن لك، عميلنا الكريم، هيكل لا يتزعزع.

استمر في القراءة لتكتشف كيف نترجم المعرفة الهندسية إلى واقع ملموس من المتانة والأمان.

ما هي اختبارات حديد التسليح وحدود قبول العينات؟

لكي تفهم جوهر بناء آمن ومتين، يجب أولاً أن تعرف الآلية التي نضمن بها صلاحية المواد الأساسية.

فاختبارات حديد التسليح وحدود قبول العينات هما جناحا نظام ضمان الجودة الذي يحكم دخول كل سيخ حديد إلى موقع عملك.

والاختبارات هي الإجراءات العملية، بينما حدود القبول هي المعايير الرقمية الحاسمة التي تحدد النجاح أو الفشل.

لماذا يعتبر هذا المزيج مهم لمشروعك؟

إن تطبيق هذا النظام يحقق أهداف استراتيجية مباشرة:

1. الحماية من المخاطر الإنشائية: منع استخدام حديد ضعيف أو هش قد يتسبب في تشققات أو، لا قدر الله، هبوط جزئي.

2. التحقق من المطابقة الفعلية: ضمان أن الحديد المُسلم إلى موقعك مطابق تماماً للمواصفات والدرجة المتفق عليها في العقد.

3. تأسيس ثقة قائمة على الأدلة: تقدم لك وثائق ونتائج ملموسة تثبت جودة المواد المستخدمة في ممتلكك.

وفي دار المصطفى للمقاولات، ندمج هذا النظام في كل مرحلة، خاصة في عمليات البريكاست حيث يتم فحص المواد بدقة في المصنع، مما يضمن درجة أعلى من التحكم والجودة مقارنة بالبناء التقليدي.

ما الاختبارات الأساسية التي تحدد صلاحية حديد التسليح للاستخدام؟

وبعد أن تعرفنا على الإطار العام لنظام الاختبارات وحدود القبول، يبرز سؤال جوهري: ما هي هذه الاختبارات العملية التي تكشف لنا مواصفات الحديد الحقيقية؟

ولتقييم صلاحية حديد التسليح للاستخدام في الهياكل الخرسانية، يعتمد المهندسون على مجموعة متكاملة من الفحوصات، كل منها مصمم لقياس خاصية حيوية محددة.

التصنيف الرئيسي لاختبارات الحديد

يمكن تقسيم هذه الاختبارات إلى فئتين رئيستين بناءً على طبيعة الفحص وهدفه النهائي.

• وتشمل الفئة الأولى الاختبارات الميكانيكية التي تقيس سلوك الحديد تحت تأثير القوى الخارجية، مثل الشد والانحناء.
• بينما تشمل الفئة الثانية الاختبارات الكيميائية والمتخصصة التي تتحقق من التركيب الداخلي للمعدن ومقاومته للعوامل البيئية طويلة الأمد.

قائمة بأهم الاختبارات التطبيقية

وتشمل القائمة العملية لأهم الاختبارات ما يلي:

1. اختبار الشد (Tensile Test).

2. اختبار الانحناء (Bend Test).

3. اختبار الإرجاع (Rebend Test).

4. اختبار التحليل الكيميائي (Chemical Analysis).

5. اختبار الصلادة (Hardness Test).

6. اختبار الكلل (Fatigue Test).

7. اختبار مقاومة التآكل (Corrosion Resistance Test).

8. اختبار الصدم (Impact Test).

9. فحص العيوب الداخلية (Non-Destructive Testing – NDT).

10. اختبار قابلية اللحام (Weldability Test).

في دار المصطفى للمقاولات العامة، نعطي كل بند من هذه البنود الوزن التقني الذي يستحقه لضمان أساس متين لمشروعك.

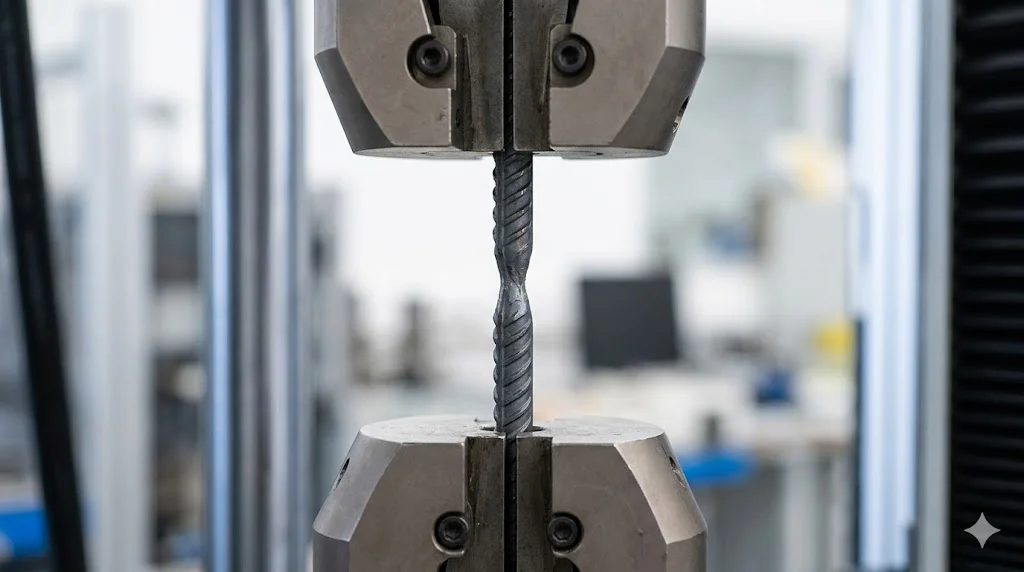

كيف يتم إجراء اختبار الشد لحديد التسليح (Tensile Test)؟

يعد اختبار الشد حجر الأساس في تقييم الخصائص الميكانيكية لحديد التسليح، حيث يحدد بشكل قاطع قدرته على تحمل الأحمال دون انهيار.

ويجرى هذا الاختبار وفق بروتوكول دولي دقيق داخل معامل متخصصة مجهزة بأجهزة الشد الهيدروليكية (Universal Testing Machine).

المراحل الرئيسية لإجراء الاختبار

تتم العملية عبر المراحل التالية بالترتيب:

1. تحضير العينة: يتم قطع عينة قياسية من السيخ وتجهيزها لضمان انتظام القطر.

2. تثبيت العينة: تربط العينة بين فكين (Jaws) في جهاز الاختبار.

3. تطبيق الحمل: يبدأ الجهاز في سحب العينة بسرعة ثابتة حتى تنفصل.

المعايير المقاسة والناتجة

يقيس الجهاز ويحلل ثلاثة معايير حاكمة أساسية:

• إجهاد الخضوع (Yield Strength): النقطة التي يبدأ بعدها الحديد بالتشوه الدائم.
• إجهاد الكسر (Ultimate Tensile Strength): أقصى حمل يمكن أن يتحمله قبل الانكسار.
• الاستطالة (Elongation): نسبة التمدد التي تشير إلى مطيلية الحديد.

ما أهمية اختبار الانحناء لحديد التسليح (Bend Test)؟

بينما يكشف اختبار الشد عن قوة الحديد تحت الحمل المباشر، يختبر اختبار الانحناء (Bend Test) خاصية حيوية أخرى هي المطاطية (Ductility) وقدرة الحديد على التشوه دون كسر عند تعرضه لأحناء حادة أثناء التصنيع والتركيب.

الهدف الأساسي من الاختبار

يهدف هذا الفحص إلى محاكاة الظروف الواقعية التي يتعرض لها الحديد في موقع البناء، مثل ثنيه حول الزوايا أو عند وصلات الكمرات.

فهو يضمن أن الحديد لن يتشقق أو ينكسر أثناء عملية التشكيل والتركيب، مما يحافظ على سلامة الهيكل الإنشائي.

طريقة الإجراء ومعايير النجاح

يجرى الاختبار عن طريق ثني العينة حول أسطوانة محددة القطر (Mandrel) بزاوية 180 درجة دون ظهور تشققات سطحية.

وتعتمد معايير القبول على قطر السيخ ودرجة الحديد، حيث يحدد القطر الأدنى للأسطوانة المسموح بها وفق المواصفات.

وتفحص العينة بعناية بعد فردها للكشف عن أي عيوب.

لماذا يعتبر اختبار الإرجاع لحديد التسليح (Rebend Test) ضروري؟

يأتي اختبار الإرجاع كمكمل مهم لاختبار الانحناء، حيث يركز على كشف ظاهرة خطيرة قد لا يظهرها الاختبار الأول: الهشاشة الناتجة عن شيخوخة التشكيل (Strain Aging).

فهذا الاختبار يضمن أن الحديد يحتفظ بمرونته ومقاومته حتى بعد تعرضه لتشكيل أولي وظروف قد تؤثر على هيكله الداخلي.

الغاية الرئيسية من إجراء الاختبار

1. كشف الهشاشة المخفية: يهدف إلى تحديد ما إذا كان الحديد سيفقد مرونته ويصبح عرضة للكسر الهش بعد تشكيله وتركيبه في الموقع.

2. محاكاة الظروف الواقعية: يحاكي عملية تصنيع وتركيب حديد التسليح، بما في ذلك عمليات القص والثني الأولية التي يتعرض لها.

خطوات تنفيذ الفحص

يتم تنفيذ الاختبار عبر التسلسل التالي:

• الخطوة الأولى: ثني العينة بزاوية 180 درجة حول أسطوانة ذات قطر محدد.
• الخطوة الثانية: إخضاع العينة المثنية لمعاملة حرارية (شيخوخة صناعية) لمحاكاة تأثير الوقت.
• الخطوة الثالثة: فرد العينة مرة أخرى وفحصها للكشف عن أي تشققات أو كسور.

ما هو اختبار التحليل الكيميائي لحديد التسليح؟

بينما تقيس الاختبارات الميكانيكية القوة الظاهرية، يغوص اختبار التحليل الكيميائي (Chemical Analysis) إلى البنية الداخلية للحديد نفسه.

هذا الفحص يحدد التركيب العنصري الدقيق للسبيكة، وهو العامل الحاسم الذي يتحكم في معظم الخصائص الميكانيكية والأدائية طويلة المدى.

المنهجية التقنية للتحليل

يتم إجراء هذا التحليل الدقيق باستخدام أجهزة متطورة مثل مطياف الانبعاث الذري (Atomic Emission Spectrometer).

وتعتمد العملية على:

1. أخذ عينة صغيرة من المعدن.

2. تذريعها وتحليل الطيف المنبعث لتحديد نسبة كل عنصر بدقة عالية.

العناصر الكيميائية تحت المجهر

تركز المواصفات على نسب عناصر رئيسية تحدد جودة المنتج:

• الكربون (C): يزيد الصلادة والقوة ولكن الإفراط فيه يقلل المطيلية.
• المنغنيز (Mn): يحسن الخواص الميكانيكية ومقاومة البلى.
• الكبريت (S) والفوسفور (P): تعتبر شوائب ضارة يجب أن تكون نسبها ضمن حدود دنيا صارمة.

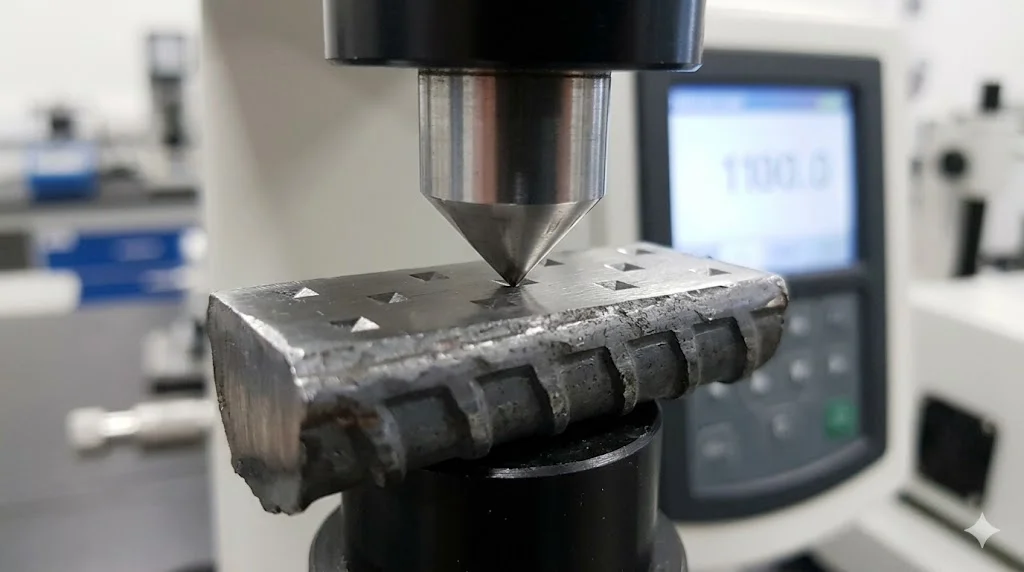

كيف يحدد اختبار الصلادة لحديد التسليح (Hardness Test) المتانة؟

يقدم اختبار الصلادة مقياس سريع لمقاومة الحديد للتشوه السطحي والخدش، مما يعكس قوته ومتانته.

ترتبط صلادة الحديد ارتباط وثيق بخواص أساسية مثل مقاومة التآكل (Corrosion Resistance) وقابلية التشغيل (Machinability).

المبدأ الأساسي للقياس

تعتمد معظم طرق القياس على مبدأ ميكانيكي بسيط:

1. تطبيق حمل معين: يتم ضغط أداة صغيرة (كرة أو مخروط ألماسي) على سطح العينة.

2. قياس الأثر الناتج: يتم قياس أبعاد البقعة الناتجة (العمق أو القطر).

الطرق الشائعة والتطبيق

توجد عدة طرق قياسية، لكل منها تطبيقاته:

• طريقة برينل (Brinell): تستخدم كرة فولاذية، وتصلح للعينات ذات الحبيبات الخشنة.
• طريقة روكويل (Rockwell): الأكثر شيوعاً، سريعة ومناسبة لفحص خط الإنتاج.
• طريقة فيكرز (Vickers): تستخدم هرم ألماسي، وتتميز بدقة عالية للعينات الرقيقة.

كيف يتم اختبار الكلل لحديد التسليح (Fatigue Test)؟

بخلاف الاختبارات التي تقيس الأداء تحت أحمال ثابتة، يختبر اختبار الكلل (Fatigue Test) قدرة الحديد على تحمل الأحمال المتكررة والمتغيرة عبر الزمن، وهو عامل بالغ الأهمية في العناصر الإنشائية المعرضة للاهتزازات أو التحميل الدوري.

السياق التطبيقي للاختبار

يحاكي هذا الفحص ظروف واقعية مثل تأثير حركة المرور على الجسور، أو الرياح على الأبراج العالية.

ففشل الكلل (Fatigue Failure) قد يحدث عند إجهادات أقل بكثير من مقاومة الشد القصوى، مما يجعل هذا الاختبار مهم للسلامة طويلة الأمد.

مراحل وآلية تنفيذ الفحص

يتبع إجراء الاختبار التسلسل التالي:

1. تحديد معامل الحمل: يتم تطبيق حمل متذبذب بين قيمتي حد أدنى وحد أقصى.

2. التكرار حتى الفشل: تعرض العينة لدورات التحميل (Cycles) بالملايين حتى حدوث الكسر.

3. تحليل النتائج: يتم رسم منحنى (S-N Curve) لربط مقدار الإجهاد بعدد دورات التحميل حتى الفشل.

كيف يتم اختبار مقاومة التآكل للحديد؟

في المناطق الغنية بالأملاح والرطوبة العالية، ينتقل اختبار مقاومة التآكل من كونه اختيار تقني إلى ضرورة إنشائية قصوى.

فهذا الفحص يتنبأ بسلوك الحديد على مدى عقود، ويقيم مدى قدرته على مقاومة العوامل الجوية والتآكل الكيميائي الذي يضعف الحديد مع الزمن.

الهدف الاستراتيجي من التقييم

يهدف هذا التقييم إلى تحقيق غايتين أساسيتين:

1. تقدير العمر الافتراضي: تحديد المدة الزمنية المتوقعة قبل بدء تأكل الحديد بشكل يؤثر على السلامة الإنشائية.

2. مقارنة طرق الحماية: تقييم فاعلية الطرق المختلفة المستخدمة لحماية الحديد، مثل الطلاء الإيبوكسي أو التغليف.

منهجيات الاختبار المعتمدة

وتشمل المنهجيات القياسية للتقييم ما يلي:

• اختبار الضباب الملحي (Salt Spray Test): لمحاكاة الظروف القاسية وتسريع عملية التآكل.
• الاختبارات الكهروكيميائية: لقياس معدل التآكل ومقاومة التيار.
• التعريض الميداني (Field Exposure): لوضع عينات في مواقع حقيقية ومراقبتها لفترات طويلة.

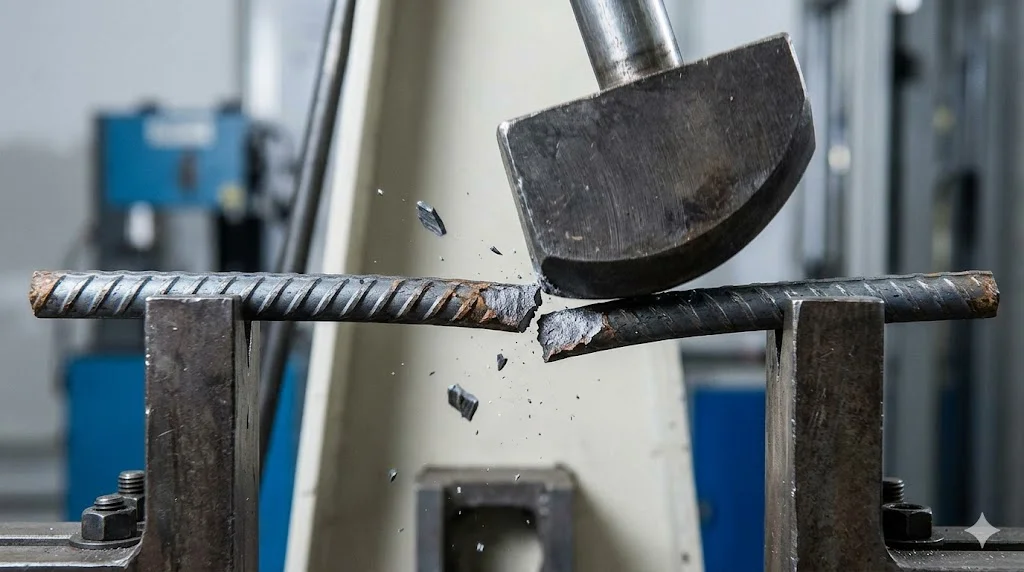

ما هو اختبار الصدم (Impact Test) وكيف يتم تنفيذه؟

يقيس اختبار الصدم قدرة حديد التسليح على امتصاص الطاقة عند تعرضه لصدمة مفاجئة، وهو مؤشر يدل على المتانة (Toughness) خاصة في درجات الحرارة المنخفضة أو عند وجود شقوق صغيرة.

يحدد هذا الاختبار مدى مقاومة المادة للكسر الهش تحت تأثير الأحمال الديناميكية السريعة.

أهمية الاختبار في التطبيقات العملية

وتتجلى أهمية هذا الفحص في العناصر الإنشائية المعرضة لقوى مفاجئة، أو في المناطق ذات التفاوت الكبير في درجات الحرارة.

حيث يكشف هذا الاختبار عن مدى قدرة الحديد على تحمل الصدمات دون فقدان متانته، مما يساهم في تحديد نوعية الحديد الأكثر توافقاً مع الظروف التشغيلية والمناخية المحيطة بالمبنى.

الطرق القياسية وآلية التنفيذ

يتم إجراء الاختبار باستخدام جهاز مطرقة معلقة (Pendulum Impact Tester) وفق خطوات منهجية:

1. تجهيز العينة: يتم عمل حز (Notch) قياسي في العينة لتركيز الإجهاد.

2. تثبيت العينة: توضع العينة بشكل أفقي بين دعامتين.

3. تطبيق الصدمة: تسقط المطرقة من ارتفاع محدد لتضرب العينة وتكسرها.

4. قياس الطاقة: تحسب الطاقة الممتصة من الفرق في ارتفاع المطرقة قبل وبعد الكسر.

كيف يتم فحص العيوب الداخلية لحديد التسليح؟

هذا وتتطلب الجودة الشاملة فحص يتجاوز السطح إلى البنية الداخلية للحديد، حيث تكمن عيوب قد تهدد السلامة الهيكلية.

ويعتمد هذا الفحص على تقنيات الفحص غير المتلف (Non-Destructive Testing – NDT)، والتي تكتشف الفراغات والشقوق الداخلية دون إتلاف المادة.

التصنيف العام لتقنيات الفحص

تنقسم التقنيات الأساسية إلى فئتين رئيسيتين حسب آلية عملها:

1. الفحص بالموجات فوق الصوتية (Ultrasonic Testing – UT): يستخدم موجات صوتية عالية التردد.

2. الفحص بأشعة إكس/جاما (Radiographic Testing – RT): يستخدم الإشعاع لرؤية البنية الداخلية.

خطوات وآلية تطبيق الفحص بالموجات فوق الصوتية

وتعتبر هذه الطريقة الأكثر شيوعاً لفحص حديد التسليح وتتبع الخطوات التالية:

• التحضير: تنظيف سطح العينة وتطبيق مادة ناقلة (جل).
• الإجراء: تحريك مجس (Probe) فوق السطح يرسل ويستقبل الموجات.
• التحليل: رصد الإشارات المنعكسة عن العيوب الداخلية وعرضها على شاشة الجهاز.

ما هي شروط اجتياز اختبار قابلية اللحام لحديد التسليح؟

أيضًا، يعد اجتياز اختبار قابلية اللحام شرط أساسي لضمان إنشاء وصلات متينة وموثوقة في الهياكل المعدنية، حيث يتم تقييم مدى قدرة الحديد على التحمل دون فقدان الخصائص الإنشائية.

المعايير الكيميائية لنجاح الاختبار

يعتمد التقييم الأولي على المعادلات الحسابية التي تحدد مدى ملاءمة التركيب الكيميائي، وأهمها:

1. حساب معادل الكربون: لتقدير مخاطر التشقق بناءً على نسب العناصر.

2. تحليل نسب العناصر المحددة: مثل الكبريت والفوسفور التي تؤثر سلباً على جودة الوصلة.

الاختبارات العملية للتقييم

بعد التحليل النظري، تجرى اختبارات عملية مباشرة على العينات، تشمل:

• إجراء عملية لحام نموذجية باستخدام المعاملات المناسبة.
• فحص الوصلة الناتجة بالعين المجردة والفحوصات غير المتلفة.
• اختبار العينات الملحومة ميكانيكياً (بالشد أو الانحناء) للتأكد من قوة الوصلة.

حديد التسليح في العناصر الإنشائية الدليل الهندسي الشامل لضمان الأمان وتقليل تكلفة البناء

كيف تترجم خبرة دار المصطفى في اختبارات الحديد إلى ميزة حقيقية لمشروعك؟

إن الدقة العلمية في اختيار وفحص حديد التسليح هي مجرد خطوة واحدة في رحلة بناء ناجحة، ولكنها تكتسب قيمتها الحقيقية عند دمجها مع نموذج بناء مبتكر.

في دار المصطفى للمقاولات، ندمج هذه المعرفة الهندسية العميقة مع نموذج الهجين (Hybrid) الفريد الذي يجمع بين دقة البناء بالبريكاست ومرونة البناء التقليدي.

مزايا النموذج الهجين في ضبط الجودة

يقدم هذا النموذج عدة مزايا عملية تبدأ من مرحلة التصميم:

1. التحكم المطلق في المواد: تصنيع عناصر البريكاست في المصنع يسمح بفحص حديد التسليح في بيئة خاضعة للرقابة، بعيداً عن متغيرات الموقع.

2. سرعة تنفيذ قياسية: تصل مدة الإنشاء إلى 90 يومًا فقط للإنجاز الكامل، بفضل التركيب السريع للعناصر الجاهزة والتزامن مع الأعمال التقليدية.

تميز متكامل في التنفيذ

لا تقتصر ميزاتنا على الهيكل الإنشائي، ولكن تتعداها إلى التخصصات الدقيقة:

• أنظمة السباكة المتطورة: باعتبارنا وكلاء حصريين لأنظمة البيكس (PEX) الإيطالية، نضمن شبكات سباكة متانتها تصل إلى 50 عاماً.
• غطاء ضماني شامل: نقدم ضمان ممتد على أعمالنا يعكس ثقتنا بالجودة.

الأسئلة الشائعة

الخاتمة

إن الالتزام بمعايير اختبارات حديد التسليح وحدود قبول العينات هو تعبير عن منهجية عمل تحترم العقل الاستثماري للعميل وتقدّر قيمة السلامة الهيكلية.

ولقد استعرضنا في هذه المقالة الإطار التقني الشامل الذي يضمن متانة أساسات مشروعك، وهو الإطار ذاته الذي تتبناه دار المصطفى للمقاولات كجزء من هويتها الهندسية التي تأسست على الدقة والخبرة التي تمتد لأربعة عقود.

نحن لا نكتفي بتطبيق المواصفات، ولكن ندمج هذه المعرفة مع نموذجنا الفريد في البناء الهجين والتنفيذ السريع، لنسلمك مفتاح مشروعك في زمن قياسي مع ضمانات طويلة الأمد.

ولتحويل هذه المعايير إلى واقع ملموس في مشروعك القادم، تواصل مع دار المصطفى للمقاولات الآن!
